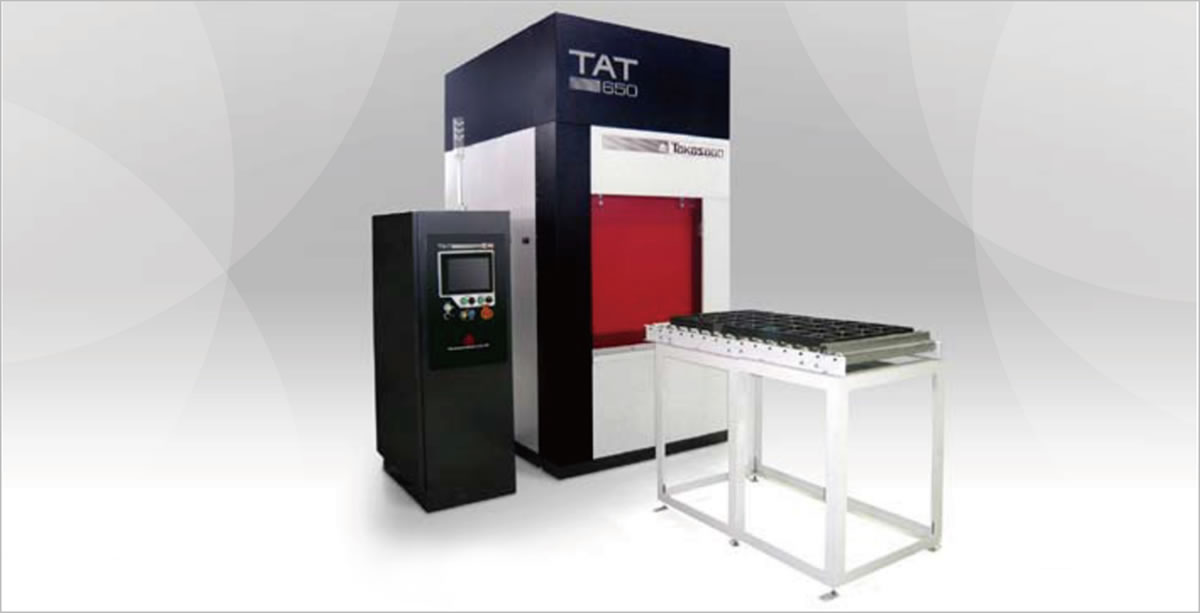

熱風循環式回火爐 TAT
| 型號 | TAT-1(小型) | TAT-2(中型) | TAT-3(大型) |
|---|---|---|---|
| 爐內有效尺寸 | 360H×460W×760L | 650H×650W×1220L | 820H×820W×1400L |
| 最大處理量 | 300 | 650 | 1000 |
| 最高溫度(℃) | 300 | 300 | 300 |
| 溫度精度(℃) | ±5 | ±5 | ±5 |
| 額定功率(KW) | 約49 | 約50 | 約77 |
| 油壓機器 | 非油壓 | 非油壓 | 非油壓 |
熱風循環式回火爐具備加熱均勻的優點。
采用電阻絲進行加熱，使用輕質隔熱材料可以實現快速熱處理。并且、將耐熱爐內攪拌風葉與整流板組合能得到更穩定的溫度分布。
※高溫回火爐 可選。

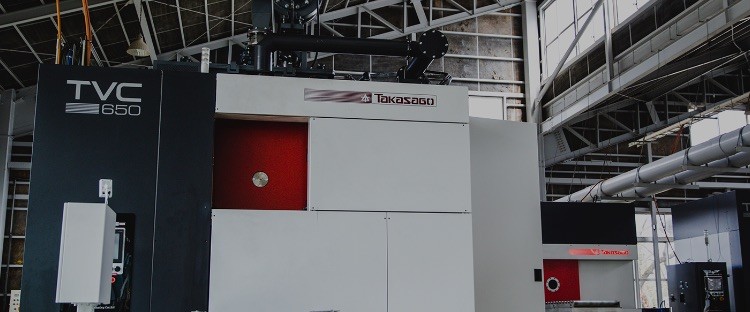

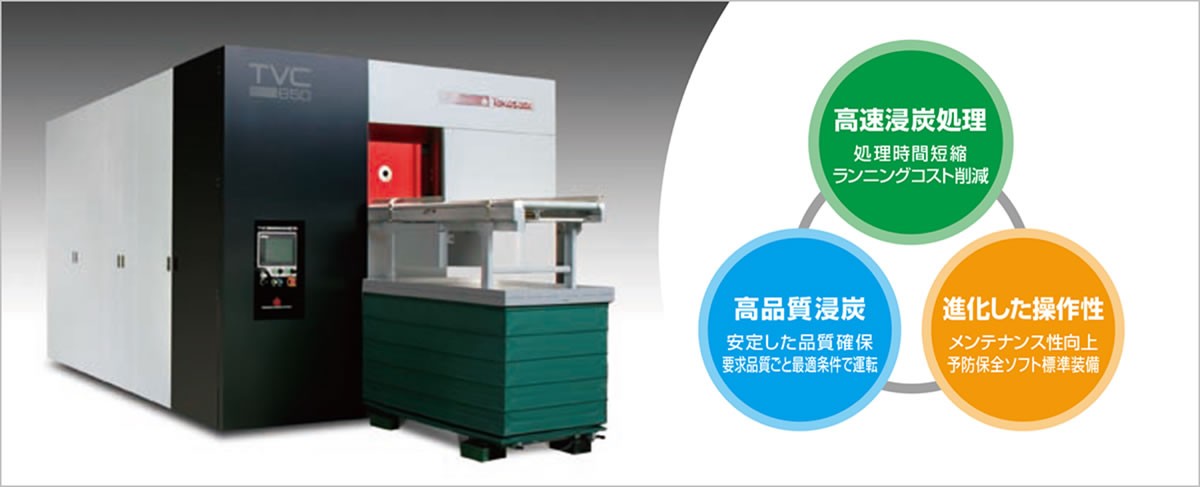

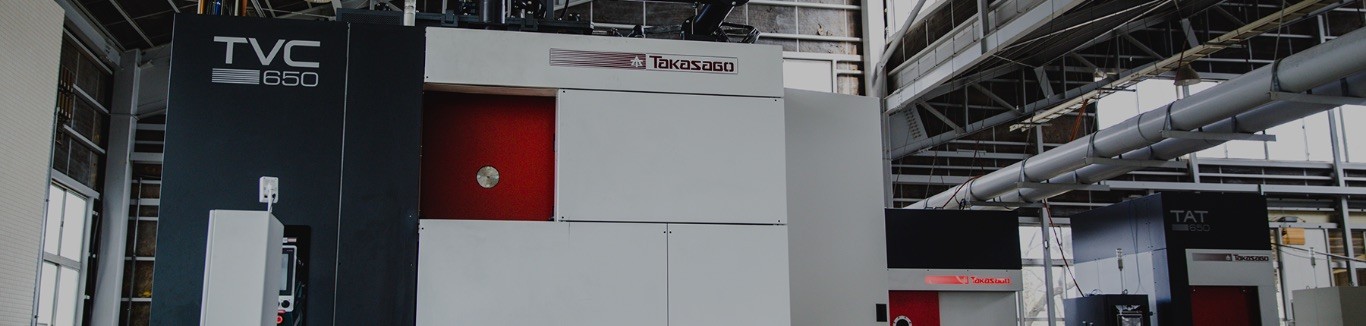

真空滲碳裝置/TVC
| 型式 | TVC-2(中型) | TVC-3(大型) |
|---|---|---|
| 有效尺寸 | 650H×650W×1220L | 820H×820W×1220L |
| 到達真空度（Pa） | 10以下 | 10以下 |
| 最大處理量 | 650 | 1000 |
| 最高溫度(℃) | 1100 | 1100 |
| 溫度精度(℃) | ±5 | ±5 |
| 額定功率(KW) | 約200 | 約260 |
裝置概要
· 與傳統的真空滲碳裝置相比更注重操作性、安全性。考慮到節能新的真空滲碳設備升級了操作輔助系統，方便選定最合適的條件。
· 標配了預防保全的預警系統。
· 最大的特征是滲碳處理時間。從升溫到油淬完畢為止的最短周期時間來看，與以前的真空滲碳裝置相比，可以削減30~45分鐘。
· 是一種夠確保長期穩定和處理時間的結構。

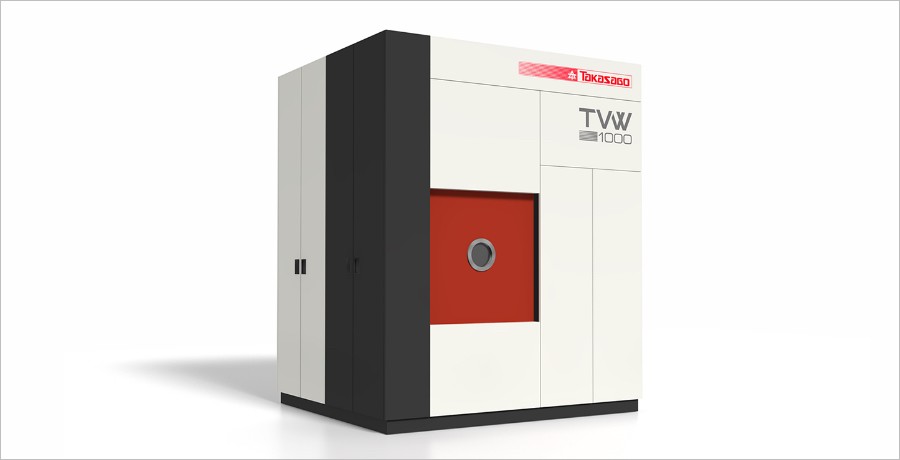

真空洗凈機/TVW
| 型式 | TVW-1 | TVW-23C | TVW-3.5 |
|---|---|---|---|
| 爐內有效尺寸 | 410H×460W×760L | 820H×820W×1400L | 1200H×820W×1400L |
| 到達真空度（KPa） | 1 | 1 | 1 |
| 最大處理量 | 300 | 1000 | 1000 |
| 溶劑保有量(L) | 390 | 380/580(可選擇) | 440 |
| 額定功率(KW) | 約55 | 約95/110(可選擇) | 約95 |
| 實用壓縮空氣 | 少量 | 少量 | 少量 |
| 油壓機器 | 不用油壓 | 不用油壓 | 不用油壓 |
| 標準周期 標準形狀 | 約15分鐘 | 約20分鐘 | 約20分鐘 |
| 標準周期 復雜形狀 | 約25分鐘 | 約25分鐘 | 約25分鐘 |
裝置概要
· 通過冷凝量控制和真空泵空轉停止，有助于節能。
· 通過設計淋浴噴嘴的形狀來提高清洗能力。
· 可以根據各種零部件來設定大范圍的清洗模式。

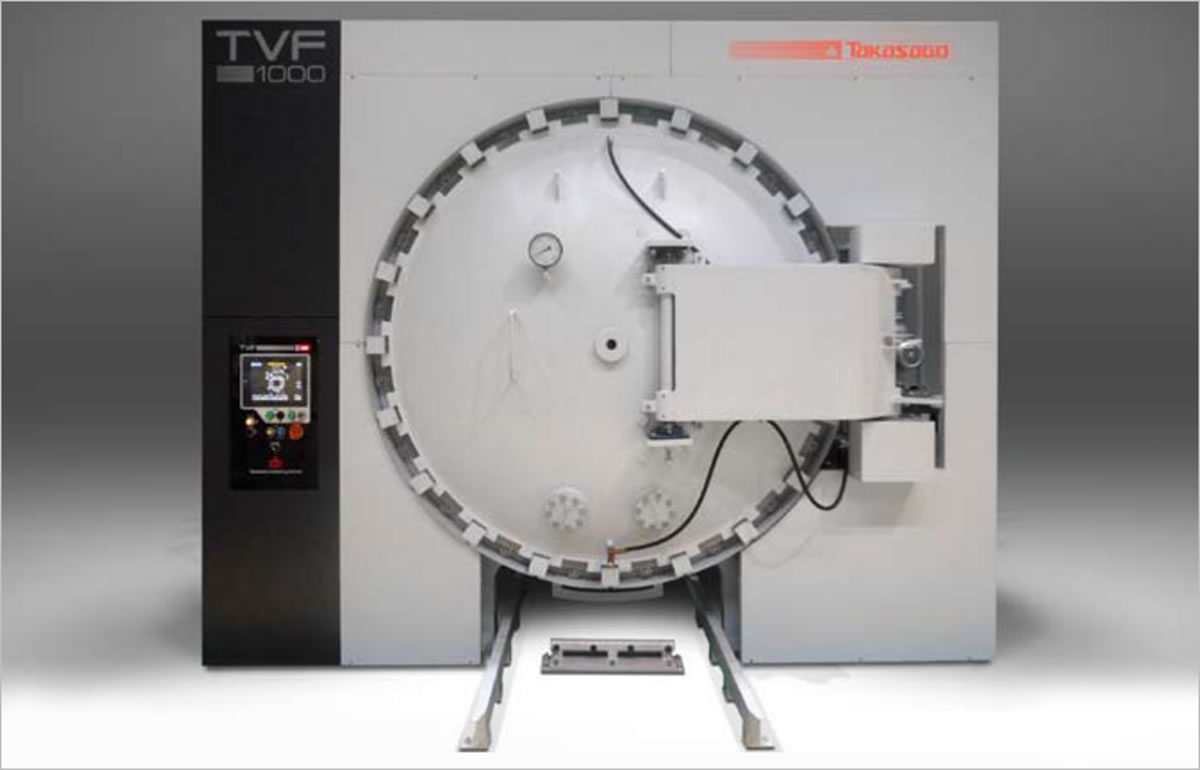

真空熱處理裝置/TVF
| 型式 | TVF-2(中型) | TVF-3(大型) |
|---|---|---|
| 有效尺寸 | 650H×610W×920L | 760H×920W×1400L |
| 到達真空度（Pa） | 1 | 小于1 |
| 最大處理量 | 650 | 1000 |
| 最高溫度(℃) | 1320 | 1320 |
| 溫度精度(℃) | ±5 | ±5 |
| 額定功率(KW) | 大約180 | 大約340 |
| 油壓機器 | 非油壓 | 非油壓 |
| 選項 | 3bar加壓冷卻 | 3bar加壓冷卻 |
| 選項 | 高真空式樣 | 高真空式樣 |
| 選項 | 對流加熱功能 | 對流加熱功能 |
裝置概要
· 加熱室和冷卻室一體構造，消耗品少、省空間。
· 隔熱材料、爐床·加熱器等組成加熱室的部件全使用碳素材料。
· 真空隔熱，運轉能耗低，改善工作環境。
· 可進行光亮熱處理。

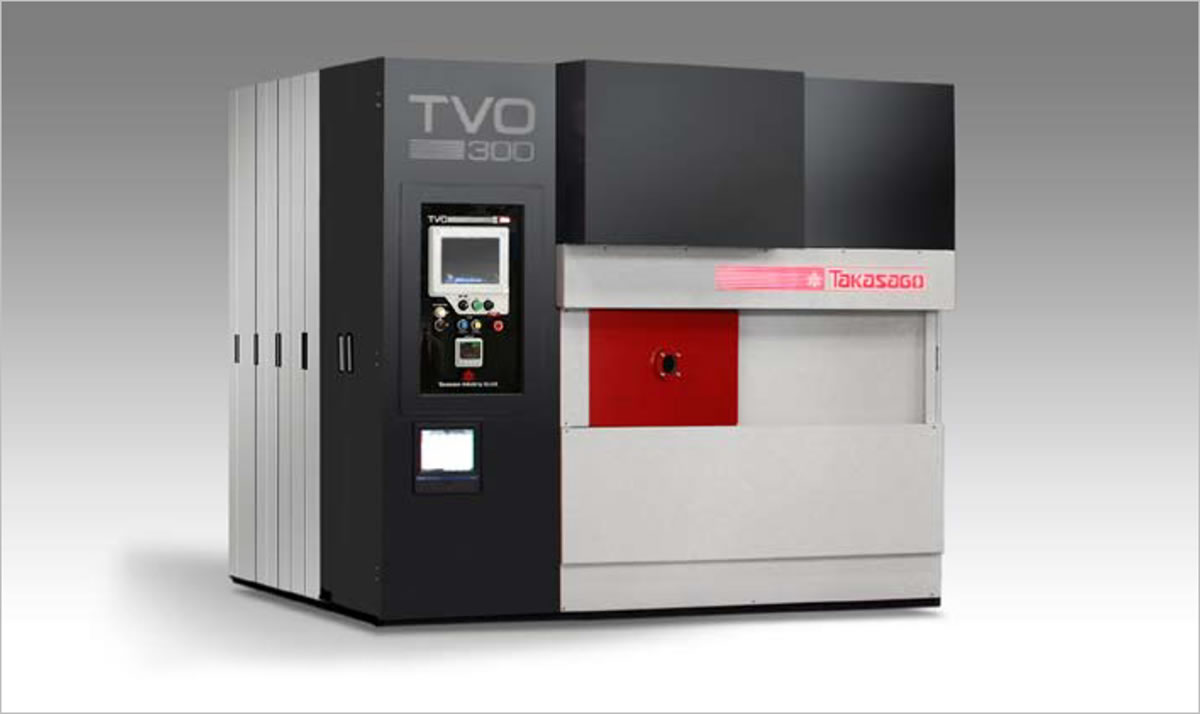

真空油淬火裝置/TVO
| 型式 | TVO-1(小型) |
|---|---|
| 有效尺寸 | 360H×460W×760L |
| 到達真空度（Pa） | 2 |
| 最大處理量 | 300 |
| 最高溫度(℃) | 1320 |
| 溫度精度(℃) | ±5 |
| 額定功率(KW) | 大約160 |
| 油壓機器 | 非油壓 |
| 選項 | 航空規格 |
裝置概要
· 中間有真空密封門分割為2個倉室，冷卻室可以油冷和氣冷。
· 使用伺服電機進行油淬，可提高品質。能夠?qū)崿F(xiàn)浸油投入時間約1sec以及高速振動。
· 冷卻處理不會使加熱室變冷，能節省再次加熱的能源。
· 進出加熱室時不會接觸空氣最適合進行無氧化處理、壓力變化小真空加熱使得隔熱材料的壽命延長。

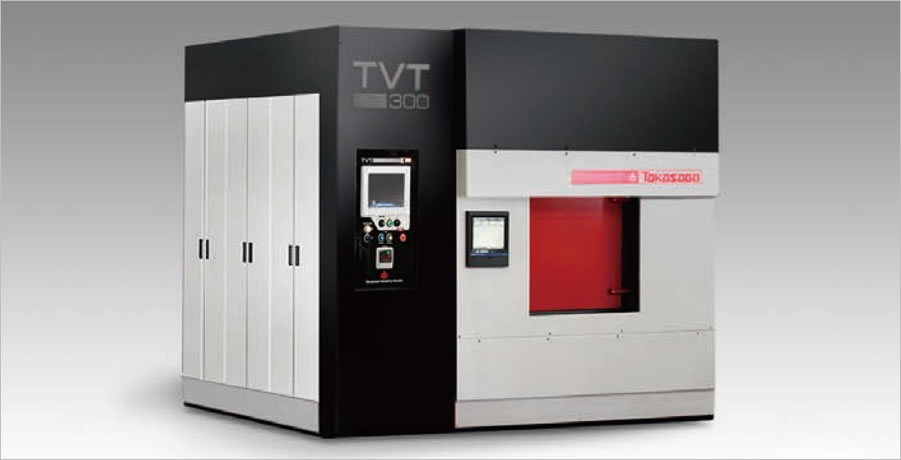

真空回火裝置/TVT
| 型式 | TVT-1(小型) | TVT-2(中型) | TVT-3(大型) |
|---|---|---|---|
| 有效尺寸 | 360H×460W×760L | 650H×650W×1220L | 820H×820W×1400L |
| 到達真空度（Pa） | 2 | 2 | 2 |
| 最大處理量 | 300 | 650 | 1000 |
| 最高溫度(℃) | 700 | 700 | 700 |
| 溫度精度(℃) | ±5 | ±5 | ±5 |
| 額定功率(KW) | 大約90 | 大約135 | 大約220 |
| 油壓機器 | 非油壓 | 非油壓 | 非油壓 |
| 選項 | 航空規格 | 航空規格 | 航空規格 |
裝置概要
· 獨立的加熱室和冷卻室·冷卻時間減少從而縮短處理周期。
· 即使是工件冷卻時加熱室也不會變冷，節能。
· 可以進行表面不會氧化的光亮高溫回火。

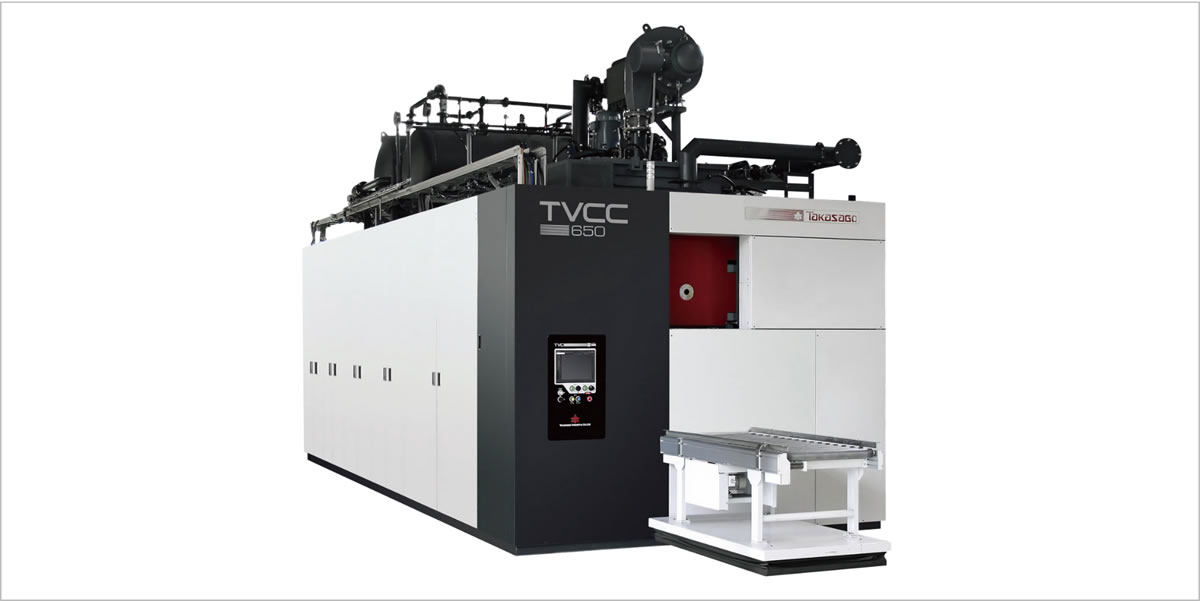

TVCC
型式 規格(裝置全長) | TVCC(1) 加熱1室+滲碳室(8.15m) | TVCC(2) 加熱2室+滲碳室(13.15m) | TVCC(3) 加熱3室+滲碳室(16.15m) | TVCC(4) 加熱4室+滲碳室(19.15m) |
|---|---|---|---|---|
| 處理時間 | 300分鐘(5h) | 135分鐘(2.25h) | 90分鐘(1.5h) | 70分鐘(1.17h) |
| 生產量 | 400kg/5h 80 kg/h | 400 kg/2.25h 177 kg/h | 400 kg/1.5h 266 kg/h | 400 kg/1.17h 342 kg/h |
| 生產性比較 | 100 | 225 | 333 | 430 |
| 生產性成本比較 | 17.7日元/kg | 14.6日元/kg | 12.4日元/kg | 11.5日元/kg |
※[試算條件]材質：SCM420 有效的硬化層：0.6mm 批處理量：650kg 凈重：400kg 單量：0.9kg
單價設定：15日元/kwh N2：100日元/㎡ C2H2：1100日元/㎡ 運轉條件：20日/月 24小時/日
裝置概要
· 高品質的實現（Hi-Pascal技術※專利申請中）作為TVC系列特征的優秀的冷卻性能能而實現高硬度·低形變。
· 因為是連續式，沒有移動損耗，故熱損失較少。
· 能有效利用在兩側的維護空間，且實現大幅度削減維護費用。
· 通過遠程監控，能夠?qū)崿F(xiàn)保全管理、運轉狀況、點檢信息等的可視化。
· 不需要大規模地移動裝置，降低了停機的風險，還可以削減運行成本。

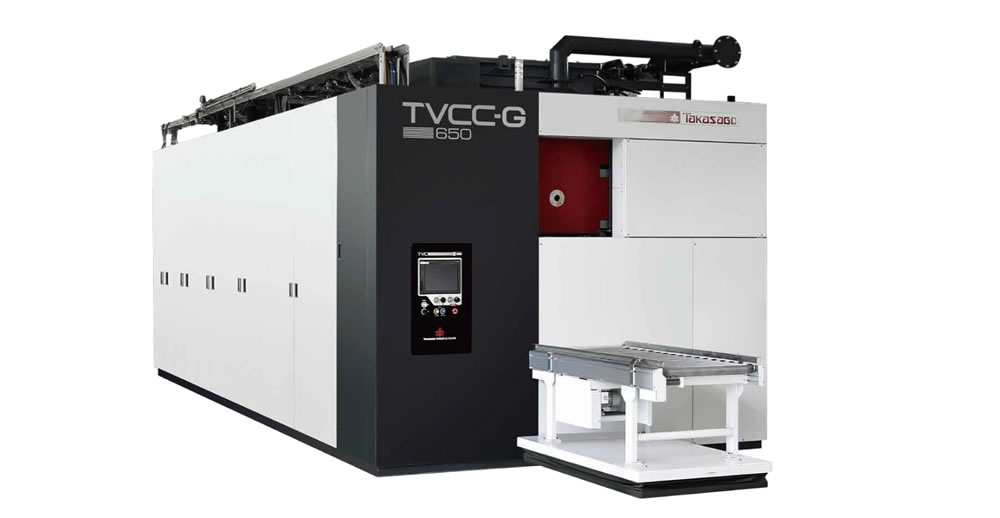

TVCC-G
型式 規格(裝置全長) | TVCC-G(1) (參考TVF) | TVCC-G(2) 加熱2室+氣冷室 | TVCC-G(3) 加熱3室+氣冷室 | TVCC-G(4) 加熱4室+氣冷室 |
|---|---|---|---|---|
| 處理時間 | 480分鐘(8h) | 160分鐘(2.7h) | 120分鐘(2h) | 96分鐘(1.6h) |
| 生產量 | 400kg/8h 50kg/h | 400kg/2.7h 148.1kg/h | 400kg/2h 200kg/h | 400kg/1.6h 250kg/h |
| 生產性比較 | 100 | 300 | 400 | 500 |
| 生產性成本比較 | 25.5日元/kg | 22.5日元/kg | 19.8日元/kg | 19日元/kg |
※[試算條件]批處理量：650kg 凈重：400kg 單價設定：15日元/kwh，N2：100日元/
※最適合電磁不銹鋼銅(SUS430系)的熱處理的裝置
裝置概要
· 高品質的實現（Hi-Pascal技術※專利申請中）作為TVC系列特征的優秀的冷卻性能能而實現高硬度·低形變。
· 因為是連續式，沒有移動損耗，故熱損失較少。
· 能有效利用在兩側的維護空間，且實現大幅度削減維護費用。
· 通過遠程監控，能夠?qū)崿F(xiàn)保全管理、運轉狀況、點檢信息等的可視化。
· 不需要大規模地移動裝置，降低了停機的風險，還可以削減運行成本。
